UL9540A-2025

NFPA-855 G.11附录

CSA TS-800

设备型号 PX08034

占地面积 根据实际测试需求确定

用电负荷 根据实际测试需求确定

1.配置热释放速率测量系统，系统综合量热能力满足20MW稳定燃烧测试，对测试过程中的热释放速率、烟雾透过率、管道温度、管道风速等参数实时记录；

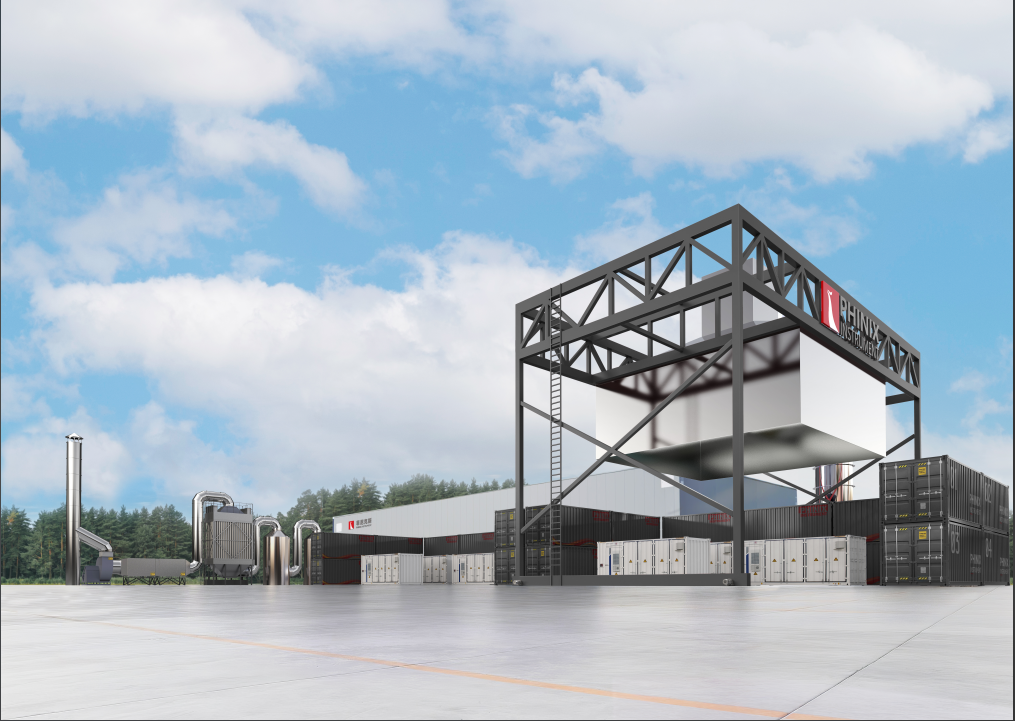

2.配置可移动量热测试结构，用于样品吊装及测试预警进行集烟罩移动与系统保护；

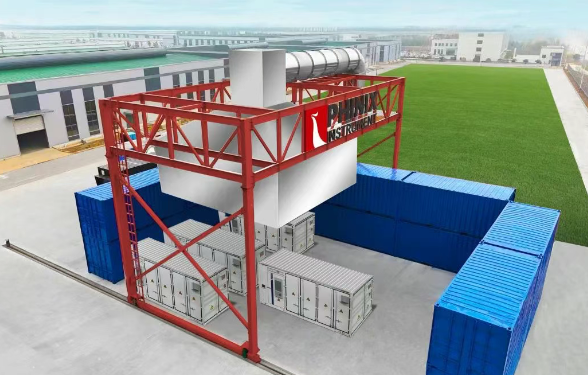

3.配置C字形耐火集装箱防护挡墙，保证实验安全及降低外部环境对测试样品的影响；

4.配置废气净化装置，风量20万立方米/小时，采用水膜气旋洗涤塔+高压电场分离器+活性炭吸附箱三级处理工艺，高效净化燃烧废气中的有毒有害物质；

5.配置多功能中继控制中心，采用模块化设计，内部集成多套测试设备及分析仪器，可根据测试需求自由配置；

6.配置三合一气体分析仪、总碳氢分析仪、FTIR傅里叶红外分析仪、气体传感器等气体分析设备，可根据实际测试需求选配；

7.配置多通道高精度采集系统，可实现300通道以上的温度采集、30通道以上的电压采集，可选配2-8通道高频压力采集；

8.配置4通道以上加热装置，用于加热触发目标电芯热失控；配置8通道高压电火花+8通道氮化硅点火器，用于点燃热失控产生的气体；

9.配置热成像红外摄像头、防爆摄像头、录像机等设备，实时记录实验过程，可根据测试需求选配高速相机摄像或无人机拍摄；

10.配置温度、湿度、大气压、风速、风向等环境参数监测装置；

11.配置远端监控室，远离实验区域，独立会议环境，用于远端观测实验现象及数据变化，动态数据实时展示，多维度全方面数据拓展与解析。
